Apakah penyaduran krom: proses, jenis dan faedah

Apakah penyaduran krom: proses, jenis dan faedah

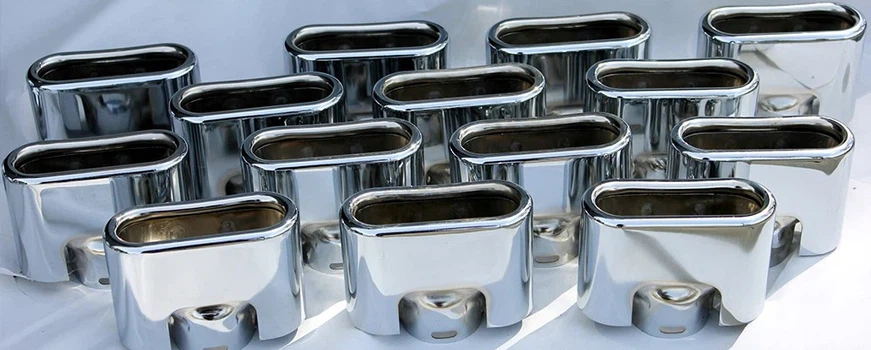

Plating Chrome - adalah proses elektroplating lapisan nipis kromium ke permukaan logam atau plastik untuk meningkatkan rupa, kekerasan dan rintangan kakisannya. Ia digunakan untuk tujuan hiasan seperti trim automotif, peralatan rumah, dan dalam aplikasi berfungsi termasuk bahagian mesin dan alat perindustrian. Artikel ini menerangkan bagaimana penyaduran krom berfungsi, jenis utama, manfaat dan kegunaan umum, serta faktor utama yang perlu dipertimbangkan ketika memilih kaedah penyaduran.

Apakah penyaduran krom?

Penyaduran kromium, yang juga dikenali sebagai penyaduran kromium, adalah proses penamat permukaan di mana lapisan nipis logam kromium dimuatkan ke objek pepejal. Ringkasnya, bahagian yang dilapisi direndam dalam larutan elektrolit yang mengandungi kromium (sering asid kromik) dan arus elektrik digunakan untuk mendepositkan kromium ke permukaan. Hasilnya adalah salutan krom yang berkilat, keras, dan melekit yang terikat pada tahap molekul ke substrat (biasanya logam, walaupun plastik boleh bersalut krom selepas penyediaan khas).

Secara visual, ia menyediakan kemasan yang tersendiri, cerah, seperti cermin. Secara fungsional, walaupun salutan krom nipis dengan ketara meningkatkan sifat permukaan; Ia meningkatkan kekerasan sebahagian dan memakai rintangan, melindungi terhadap kakisan dan boleh menjadikan permukaan lebih mudah dibersihkan.

Sejarah ringkas penyaduran krom

Penemuan kromium sebagai bahan penyaduran yang berdaya maju dikreditkan kepada George Sargent, yang menerbitkan penyelidikan seminal mengenai penyaduran kromium pada tahun 1907. Walau bagaimanapun, aplikasi komersil tidak muncul sehingga tahun 1920 -an, berkat penyelidik Columbia University Colin Fink dan Charles Eldridge, yang membangunkan proses industri yang boleh dipercayai untuk mendeposit ke dalam proses pemogetan.

1970 -an dan 1980 -an adalah titik perubahan sebagai kesedaran yang semakin meningkat terhadap ketoksikan kromium heksavalen membawa kepada peraturan keselamatan alam sekitar dan industri yang lebih ketat di seluruh dunia. Ini mendorong penyelidikan ke dalam penyaduran kromium trivalen, yang menawarkan alternatif yang lebih selamat dan lebih mesra alam.

Bagaimana penyaduran krom berfungsi

Penyaduran Chrome dilakukan oleh elektroplating, menggunakan arus elektrik untuk mendepositkan logam dari penyelesaian ke bahagian konduktif.

Dalam persediaan tipikal, artikel yang akan disalut diperbuat daripada katod (elektrod negatif) dan anod yang sesuai (selalunya aloi plumbum untuk mandi kromium) adalah elektrod positif, kedua -duanya direndam dalam mandi penyaduran yang mengandungi larutan kromium.

Apabila arus langsung diluluskan melalui penyelesaian, ion kromium yang dikenakan secara positif dikurangkan dan disimpan pada katod (bahan kerja). Dari masa ke masa, lapisan nipis kromium membentuk pada permukaan objek.

Penyediaan sebelum menggunakan penyaduran krom

Elektrodeposisi ini biasanya dijalankan selepas pra-rawatan yang betul untuk memastikan lekatan yang baik. Biasanya, penyediaan termasuk:

1. Pembersihan dan degreasing

Keluarkan kotoran, gris, minyak atau bahan cemar lain dari permukaan. Walaupun sisa -sisa kecil boleh menghalang salutan daripada melekat, menyebabkan mengelupas atau melepuh.

2. Penggilap permukaan

Untuk penyaduran hiasan, logam asas sering digilap ke permukaan licin sebelum penyaduran, kerana lapisan krom nipis dan akan mencerminkan permukaan yang mendasari.

3. Etch/Pengaktifan

Bahagian logam yang bersih tertakluk kepada rendaman pengaktifan (selalunya dalam asid cair) ke permukaan mikro. Ini mewujudkan permukaan yang sedikit kasar dan reaktif yang membantu lapisan krom mematuhi.

4. Primer

Kadang-kadang zink mati atau aloi tembaga dilanda sebelum nikel digunakan pada tembaga. Meningkatkan rintangan kakisan dan membantu mencapai bersinar seragam. Primer tidak biasanya digunakan kecuali dalam kes -kes yang luar biasa penyaduran krom keras pada bahagian logam ferus.

Parameter asas semasa memohon penyaduran krom

Plating kromium - adalah proses elektrokimia yang dikawal ketat, dan kualiti penyaduran akhir bergantung kepada kawalan beberapa parameter penting.

1. Ketumpatan Semasa

Ketumpatan semasa merujuk kepada jumlah arus elektrik yang digunakan per unit permukaan permukaan bahan kerja. Ia menentukan kadar di mana kromium digunakan: ketumpatan arus rendah boleh mengakibatkan penyaduran perlahan dan liputan yang tidak sekata. Ketumpatan semasa yang tinggi boleh menyebabkan luka bakar, pitting atau permukaan kasar.

Julat tipikal: untuk chrome hiasan - 4-10 a/dm2, untuk krom keras - 20-60 a/dm2.

2. Suhu mandi

Terlalu rendah, mengurangkan kelajuan salutan dan lekatan yang lemah. Terlalu tinggi, peningkatan turun naik, ketidakstabilan mandi dan deposit kasar.

Julat Optimal: Dari 45 darjah hingga 60 darjah (dari 113 darjah F hingga 140 darjah F)

3. Masa salutan

Masa salutan menentukan ketebalan keseluruhan lapisan krom.

Memohon Chrome Hiasan: ~ 30 saat hingga beberapa minit, Memohon Hard Chrome: Beberapa minit hingga jam, bergantung pada kemasan yang diinginkan

4. Komposisi mandi

Penyelesaiannya biasanya mengandungi:

• Asid Kromik (CRO₃): ​​Sumber utama ion kromium
• Pemangkin: Kawalan kecekapan salutan dan sifat pemendapan, mis. asid sulfurik atau bahan tambahan proprietari
• Aditif tambahan: Meningkatkan kecerahan, kekerasan, struktur mikro

5. Kacau dan penapisan

Pembersihan udara atau pergolakan mekanikal adalah perkara biasa. Kegelisahan lembut menggalakkan walaupun pengedaran ion di sekitar bahan kerja, sementara penapisan menghilangkan bahan cemar yang boleh menyebabkan kemasukan atau kecacatan permukaan.

Kaedah asas penyaduran krom

Proses penyaduran kromium boleh diklasifikasikan secara meluas oleh valensi kimia kromium yang digunakan dalam mandi penyaduran. Terdapat tiga kaedah utama:

1. Plating kromium hexavalent (CR⁶⁺)

Hexavalent Chromium Plating - adalah kaedah tradisional yang telah digunakan sejak tahun 1920 -an. Ia didasarkan pada asid kromik (CRO₃) dalam larutan, di mana kromium berada dalam keadaan pengoksidaan + 6 -, oleh itu nama hexavalent.

Komposisi kimia

Mandi penyaduran kromium hexavalent terdiri daripada asid kromik dengan sedikit asid sulfurik sebagai pemangkin. Mandi ini beroperasi pada pH yang sangat rendah (~ 0) dan memerlukan suhu tinggi (35-55 darjah). Walau bagaimanapun, tindak balas penyaduran dalam sistem heksavalen tidak cekap, dengan hanya 10-20% tenaga elektrik yang digunakan untuk mendepositkan logam kromium.

Kelebihan

• Kebolehpercayaan yang terbukti oleh lebih dari satu abad pengalaman perindustrian
• Kekerasan permukaan yang tinggi (biasanya 800-1000 Vickers)
• Rintangan kakisan yang sangat baik
• Kemasan cermin ikonik dengan warna sedikit kebiruan.
• Deposit tebal membuat mikrokrek yang boleh membantu pelinciran.

Kelemahan

• Ketebalan salutan yang tidak sekata adalah standard.
• Sebatian toksik dan karsinogenik menimbulkan ancaman serius.
• Kecekapan katod rendah mengakibatkan kadar pemendapan yang lebih rendah
• Perlindungan yang lemah di ruang kosong kerana - kemampuan membuang terhad

2. Penyaduran kromium trivalen (CR3⁺)

Penyaduran kromium trivalen menggunakan kromium dalam keadaan pengoksidaan + 3. dan telah menjadi alternatif yang lebih selamat kepada kromium hex dengan ketoksikan yang kurang.

Teknologi Kimia dan Proses

Mandi kromium trivalen biasanya menggunakan kromium sulfat atau kromium klorida sebagai sumber utama kromium, bersama dengan agen kompleks dan bahan tambahan proprietari. Mereka membantu menstabilkan CR3⁺ dalam larutan dan menghalangnya daripada mengoksida ke CR acak semasa proses salutan.

Kelebihan

• Jauh lebih selamat daripada salutan heksavalen.
• Kecekapan katod yang lebih tinggi dan kelajuan salutan yang lebih cepat.
• Memberikan lebih banyak liputan bentuk kompleks dan kawasan tersembunyi

Kelemahan

• Rintangan kakisan yang lebih rendah berbanding dengan krom hex pada ketebalan yang sama.
• Peningkatan sensitiviti terhadap kotoran dan kekotoran logam dapat menjejaskan operasi mandi.
• Kimia yang lebih mahal, memerlukan kawalan proses yang lebih ketat.

3. Penyaduran kromium bivalent (CR2⁺)

Plating kromium divalen - adalah kaedah eksperimen baru yang menggunakan kromium dalam keadaan pengoksidaan + 2 (CR2⁺). Tetapi ini bukan proses perindustrian yang meluas, terutamanya kerana CR2⁺ sangat tidak stabil dalam penyelesaian berair dan dengan cepat mengoksidakan ke bentuk trivalen yang lebih stabil (CR3⁺) atau hexavalent (CR⁶⁺).

Walau bagaimanapun, sekitar 2020, penyelidik menemui sebatian stabil kromium klorida (CRCL₂) dalam air pada kepekatan tinggi. Menggunakan kepadatan semasa yang tinggi (mis. ~ 20 mA/cm2) dan pengecualian berhati -hati oksigen, deposit kromium yang bersemangat dalam mandi CR2 telah ditunjukkan. Sekiranya disempurnakan, ia boleh menawarkan kaedah penyaduran krom ketiga yang menggabungkan beberapa kelebihan trivalen (ketoksikan yang lebih rendah) dengan kecekapan yang tinggi.

Perbandingan: Cr⁶⁺ vs Cr3⁺

Pelbagai jenis penyaduran krom

Penyaduran Chrome boleh disesuaikan untuk penampilan hiasan dan prestasi fungsional. Berikut adalah kategori umum:

1. Penyaduran krom hiasan

Chrome hiasan, juga dipanggil krom cerah, adalah salutan nipis yang dimaksudkan terutamanya untuk estetika dan perlindungan kakisan dan bukannya rintangan haus yang ketara. Ia rapuh - 0.05 hingga 0.5 mikron, kira -kira 2-20 mikro. Hanya cukup untuk memberikan ciri -ciri penampilan berkilat biru.

Biasanya digunakan dalam mandi kromium heksavalen pada suhu yang lebih rendah (~ 40 darjah C) untuk menghasilkan kemasan yang cerah. Masa salutan adalah pendek kerana salutan adalah nipis, selalunya hanya 1-5 minit permohonan. Sering dijumpai di trim automotif, lekapan paip, dan peralatan rumah/rumah tangga.

2. Penyaduran krom keras

Chrome keras, juga dikenali sebagai krom teknikal atau krom industri, biasanya 0.005 hingga 0.020 inci tebal atau lebih tebal, digunakan untuk menyediakan ciri -ciri fungsional seperti rintangan haus, pengurangan geseran, dan pemulihan bahagian.

Kelebihan utama Chrome keras adalah kekerasannya yang sangat tinggi (kira-kira 65-70 HRC). Biasa digunakan dalam rod silinder hidraulik, piston dan alat mesin. Chrome keras boleh memberi manfaat kepada mana -mana komponen yang slaid, berputar, atau tertakluk kepada sentuhan berulang untuk mengelakkan gempa, goyah, atau memakai.

Proses: Biasanya dilakukan dalam mandi kromium hexavalent pada ~ 50 - 60 darjah C dengan ketumpatan arus yang lebih tinggi daripada penyaduran hiasan. Penggunaan salutan mengambil masa yang lama, dari beberapa jam hingga semalaman, untuk mencapai ketebalan yang dikehendaki. Chrome keras tidak mempunyai kemasan cermin selepas salutan. Ia biasanya separuh cahaya kepada matte kelabu.

3. Penyaduran krom padat nipis

Chrome padat nipis (TDC) - adalah bentuk khusus penyaduran krom keras yang dicirikan oleh deposit yang agak nipis (mungkin 2-8 μm). Kekerasan adalah serupa dengan krom keras biasa (~ 800 + HV), memberikan perlindungan kakisan yang baik. Kerana ia tidak mempunyai microcracks biasa, ia sering memberikan perlindungan halangan yang lebih baik setiap mikron ketebalan daripada krom keras konvensional.

Ia biasanya digunakan dalam alat ketepatan, komponen aeroangkasa, peralatan perubatan dan acuan. Salah satu contoh ialah proses yang dipatenkan oleh Armoloy - menghasilkan krom yang nipis dan padat yang digunakan pada acuan dan bahagian mesin untuk mengurangkan geseran dan memakai.

Proses: Penyaduran TDC biasanya dilakukan menggunakan mandi kromium heksavalen atau trivalen yang diubahsuai di bawah kawalan ketat suhu, ketumpatan semasa dan aditif. Hasilnya adalah salutan satin-licin, nipis yang mematuhi dengan tegas.

4. Flash - penyaduran krom

Flash Chrome - adalah salutan yang sangat nipis, biasanya hanya 1-5 mikron. Ia terutamanya bertujuan untuk tujuan atau aplikasi kosmetik di mana kromium yang sangat sedikit diperlukan untuk melindungi daripada mencemarkan. Ia tidak cukup tebal untuk mengurangkan haus atau kakisan dengan ketara.

Proses: Penyaduran krom kilat dapat dicapai dalam mandi penyaduran heksavalen standard, tetapi dengan masa penyaduran yang sangat singkat, dari beberapa saat hingga beberapa minit. Selalunya terdapat pada peralatan kecil, alat dan pengikat, atau sebagai kilat terakhir pada bahagian plastik metallized.

5. Plat krom satin

Satin Chrome - adalah kemasan hiasan dengan matte atau satin - matte selesai dan bukannya selesai cermin biasa. Satin Chrome dicipta dengan mengubah tekstur permukaan logam asas sebelum menggunakan lapisan nipis krom. Ini dapat dicapai dengan menggunakan:

• Substrat nikel dengan mikropartikel kecil untuk penyebaran cahaya.
• Permukaan secara mekanikal disikat atau ditembak diletupkan sebelum aplikasi Chrome.
• Aditif khas untuk tab mandi yang mengubah tekstur lapisan krom.

Ia menyediakan perlindungan kakisan seperti Chrome sementara masih mengekalkan penampilan yang menarik, dan juga popular untuk alat di mana penamat bukan sila praktikal, seperti perengkuh atau alat snap-on.

6. penyaduran krom hitam

Tidak seperti cat hitam atau salutan serbuk, krom hitam digunakan oleh elektroplating, biasanya di atas lapisan asas nikel. Warna hitam dicapai dengan mengubah suai kimia mandi penyaduran dengan sebatian tambahan seperti sulfur, selenium atau bahan tambahan proprietari yang mengubah struktur kristal kromium yang didepositkan. Hasilnya adalah salutan logam hitam yang tahan lama yang terikat dengan ketat ke substrat.

Salah satu manfaat utama Chrome Hitam adalah keupayaannya untuk menyerap cahaya dan mengurangkan silau, menjadikannya sangat wajar untuk instrumen optik, peralatan pertahanan dan trim automotif mewah. Pada masa yang sama, ia memberikan kekerasan dan rintangan kakisan yang sederhana, terutamanya apabila digunakan pada asas nikel dua lapisan dan bersalut atas.

Walau bagaimanapun, krom hitam biasanya lebih nipis daripada krom keras dan ketahanannya tidak sesuai untuk komponen perindustrian yang beroperasi dalam persekitaran yang keras tertakluk kepada lelasan yang tinggi. Keseragaman warna juga boleh berbeza -beza bergantung kepada proses dan bahagian geometri, jadi kawalan proses yang ketat diperlukan.

7. penyaduran krom dengan mikrokrek

Biasanya, penyaduran kromium sememangnya mudah terdedah kepada retak apabila penyejukan kerana tekanan dalaman. Microcrack Chrome sengaja meningkatkan bilangan retak ini dengan membuat setiap retak sangat kecil dan rapat bersama.

Хром с микротрещинами полезен для износа и смазки. Плотная сеть трещин может задерживать смазочные материалы, что отлично подходит для гидравлических цилиндров, поршневых штоков и компонентов двигателя, которые нуждаются в постоянной смазке. Он также используется в высококачественном декоративном хроме для автомобильной промышленности, где микротрещины хрома (>1000 retak per inci) pada lapisan nikel adalah standard untuk menyediakan sifat anti karat yang unggul.

8. Penyaduran krom mikroporus

Kromium microporous merujuk kepada kromium dengan microcracks, tetapi bukannya retak, lapisan kromium mengandungi kepadatan tinggi pinholes skala mikron di permukaan.

Ini biasanya dicapai dengan mendepositkan lapisan nikel yang mengandungi zarah halus, mewujudkan permukaan nikel dengan beribu -ribu liang kecil atau nodul. Apabila Chrome digunakan di atas, krom akan mempunyai liang mikroskopik atau perbezaan struktur bijirin di kawasan tersebut.

Manfaat utama adalah rintangan kakisan, terutamanya dalam enjin prestasi tinggi dan bahagian automotif, komponen aeroangkasa dan sebarang aplikasi di mana kehidupan kakisan maksimum adalah kritikal.

9. Penyaduran krom komposit

Penyaduran krom komposit, yang juga dikenali sebagai penyaduran krom bertetulang zarah, adalah teknologi penyaduran lanjutan di mana zarah-zarah pepejal seperti seramik, karbida atau polimer disimpan bersama ke matriks krom semasa proses penyaduran. Hasilnya adalah salutan komposit yang menggabungkan kekerasan permukaan dan rintangan kakisan kromium dengan sifat memakai, geseran atau pelinciran yang lebih baik dari zarah tertanam.

Ini dianggap apabila krom keras biasa tidak mencukupi. Salah satu aplikasi terkenal - cincin omboh enjin diesel adalah untuk enjin besar. Di samping itu, komponen aeroangkasa, bahagian hidraulik, atau acuan yang tertakluk kepada pakaian berat mungkin mendapat manfaat.

Kelebihan penyaduran krom,

1. Kehidupan komponen yang dilanjutkan

Penyaduran krom, yang menambah lapisan logam keras, lengai, melindungi bahan asas dari haus dan kakisan.

2. Kekerasan yang sangat baik dan rintangan pakai

Voltan kromium adalah kira-kira 800-1000 HV dan dapat meningkatkan kekerasan permukaan bahagian.

3. Perlindungan kakisan

Chromium, terutamanya lebih daripada nikel, memberikan ketahanan yang sangat baik kepada kelembapan, banyak bahan kimia dan pengoksidaan.

4. Rayuan Estetik

Penampilan krom yang cerah, seperti cermin cantik. Ia memberikan produk penampilan yang hebat dan sangat mencerminkan.

5. Rintangan Haba

Kromium keras mengekalkan kekerasannya dan menahan pengoksidaan walaupun pada suhu tinggi, menjadikannya sesuai untuk aplikasi intensif panas seperti bahagian enjin dan tong senjata api.

6. Mudah dibersihkan

Permukaan krom yang lancar dan tidak berlapis menahan noda dan bakteria, menjadikannya mudah dibersihkan dan sesuai untuk digunakan di bilik mandi dan instrumen perubatan.

7. Geseran Rendah

Chrome keras mempunyai pekali geseran yang rendah secara semulajadi, selalunya sekitar 0.1-0.2 apabila dilincirkan, yang lebih rendah daripada banyak logam.

8. Pengekalkan (untuk krom keras)

Bahagian perindustrian yang dipakai boleh digantikan dengan krom keras untuk memulihkan dimensi, yang sering lebih murah daripada membuat bahagian baru.

Kekurangan penyaduran krom

Penyaduran Chrome juga mempunyai beberapa kelemahan yang mesti diambil kira:

1. Persekitaran dan masalah kesihatan

Salah satu kelemahan yang paling ketara dalam penyaduran krom adalah ketoksikan kromium heksavalen (CR⁶⁺). Pengekstrakan asap yang betul, latihan keselamatan pekerja dan sistem pelupusan sisa kimia adalah penting untuk pematuhan.

2. Kos operasi tinggi

Proses penyaduran krom tidak sesuai untuk setiap aplikasi. Pengeluaran bahan kimia berbahaya memerlukan peralatan tambahan, yang meningkatkan kos operasi. Di samping itu, garisan penyaduran krom sering memerlukan pelaburan yang signifikan dalam peralatan.

3. Kekurangan dan risiko retak

Chrome keras, terutamanya apabila digunakan dalam lapisan tebal, boleh rapuh. Ini meningkatkan risiko mikrokrak atau mengelupas kerana tekanan mekanikal atau berbasikal terma. Menyelesaikan masalah ini sering memerlukan pengamplasan pasca salutan dan kawalan ketebalan lapisan, yang meningkatkan masa dan kos pengeluaran.

4. Kesukaran dengan geometri kompleks

Penyaduran Chrome sememangnya proses line-of-sight, jadi mencapai ketebalan seragam pada bahagian berbentuk kompleks seperti lubang dalaman atau lubang-lubang yang mendalam adalah mencabar.

Bahan apa yang boleh digunakan untuk penyaduran krom?

Penyaduran Chrome boleh digunakan untuk pelbagai bahan asas, tetapi tidak semua bahan adalah semudah penyaduran krom. Sebab -sebab umum termasuk:

1. Keluli dan besi tuang

Ini adalah bahan bersalut yang paling biasa. Keluli ringan, keluli karbon, keluli aloi, besi tuang, dan lain-lain boleh bersalut krom - degreasing, etsa asid, mungkin pembersihan elektro, kemudian penyaduran plat.

2. Keluli tahan karat

Ia boleh dilapisi krom, walaupun lapisan oksida pasif keluli tahan karat menjadikan lekatan sukar. Selalunya rawatan nikel khas digunakan untuk kayu terlebih dahulu untuk memastikan bahawa krom mematuhi.

3. Aloi tembaga dan tembaga

Plat aloi tembaga sangat mudah digunakan kerana mereka adalah konduktor yang baik. Apabila penyaduran terus ke tembaga/tembaga, pemfailan sianida tembaga kadang -kadang digunakan terlebih dahulu untuk melekat, kemudian nikel, kemudian Chrome.

4. Aloi Zink

Zink boleh dilapisi dengan krom, tetapi permukaan mesti berada dalam keadaan baik. Untuk mengelak dan melapisi zink, mogok tembaga biasanya digunakan, diikuti dengan plat tembaga yang lebih tebal, nikel dan krom.

5. aloi aluminium dan aluminium

Aluminium tidak boleh dibentuk secara langsung kerana ia segera membentuk lapisan oksida. Biasanya, bahagian menjalani proses galvanizing, maka lapisan nipis tembaga atau nikel tanpa elektrod digunakan, dan penyaduran normal dapat dimulakan.

6. Plastik

Plastik itu sendiri tidak konduktif, tetapi ia boleh terukir untuk mengasah permukaan dan kemudian disalut secara kimia dengan lapisan nipis nikel atau tembaga yang tidak boleh dipasang untuk menjadikannya konduktif.

7. Logam lain

Nikel dan aloi nikel boleh disalut krom. Titanium dan magnesium mungkin, tetapi mereka sukar untuk plat kerana - oksida keras.

Bagaimana untuk memilih kaedah penyaduran krom?

Memilih proses penyaduran krom yang betul bergantung pada perkara berikut:

1. Untuk penampilan

Penyaduran krom hiasan adalah ideal apabila matlamatnya adalah untuk meningkatkan daya tarikan visual sambil menyediakan rintangan kakisan asas. Krom yang cerah di atas nikel mencipta kemasan seperti cermin, manakala satin atau krom hitam mencipta penampilan yang lebih lembut atau lebih tersendiri. Lapisan nipis ini memelihara terperinci halus dan sering digunakan pada trim, lambang dan komponen lain yang kelihatan.

2. Untuk rintangan haus

Penyaduran krom keras lebih disukai untuk bahagian -bahagian yang tertakluk kepada geseran yang tinggi atau memerlukan pemulihan permukaan. Krom yang nipis, padat memastikan ketepatan yang tinggi dan permukaan bebas retak. Standard Hard Chrome menyediakan hayat perkhidmatan maksimum dan boleh dimesin kemudian. Chrome keras dengan mikrocracks atau microporosity sesuai untuk aplikasi di mana pengekalan minyak atau peningkatan kehidupan keletihan adalah penting.

3. Menggabungkan bahan asas

Hanya krom hiasan nipis yang boleh digunakan untuk bahagian plastik, biasanya lebih daripada lapisan tembaga dan nikel. Aloi aluminium dan zink sering memerlukan primer khas seperti mogok zincate atau tembaga. Keluli tahan karat boleh dilapisi dengan krom keras, tetapi memerlukan penyaduran nikel untuk memastikan lekatan.

4. Pertimbangan faktor persekitaran

Kromium trivalen lebih selamat untuk tujuan hiasan kerana ia menghasilkan lebih sedikit pelepasan berbahaya. Dalam situasi dengan peraturan yang ketat, alternatif bebas kromium seperti plat nikel HVOF atau elektrodi mungkin lebih sesuai.

5. Bergantung pada keperluan ketebalan dan toleransi

Jika bahagian tidak boleh disalut dengan ketebalan lebih daripada beberapa mikron, flash - krom atau krom padat nipis harus digunakan. Bagi bahagian-bahagian yang memerlukan bahan pembentukan yang signifikan, seperti membaiki komponen yang dipakai, krom keras standard adalah salah satu daripada beberapa kaedah penyaduran yang boleh menghasilkan lapisan tebal dan tahan lama.

Kawasan permohonan penyaduran krom

Dalam sektor automotif, ia menyediakan kemasan berkualiti tinggi untuk memangkas, gril dan rim roda, manakala krom keras meningkatkan rintangan haus bahagian enjin, batang omboh dan aci. Dalam aplikasi pembuatan dan jentera berat, ia melindungi alat, acuan, silinder hidraulik dan penggelek dari lelasan dan kakisan, menyediakan hayat perkhidmatan yang panjang dan kestabilan dimensi.

Aplikasi aeroangkasa termasuk salutan pada peralatan pendaratan, penggerak dan hubungan hidraulik untuk menahan beban yang melampau dan keadaan alam sekitar. Chrome hiasan juga datang standard pada lekapan paip seperti faucets dan showerheads, memberi mereka kemasan reflektif, tahan kakisan. Pada masa yang sama, ia membantu mewujudkan permukaan yang lancar, kompleks dan sterilizable untuk instrumen pembedahan dan peranti khusus dalam bidang perubatan.

Peralatan apa yang diperlukan untuk memohon penyaduran krom?

Dari unit benchtop kecil ke garisan salutan industri besar -, peralatan asas perlu - adalah sama:

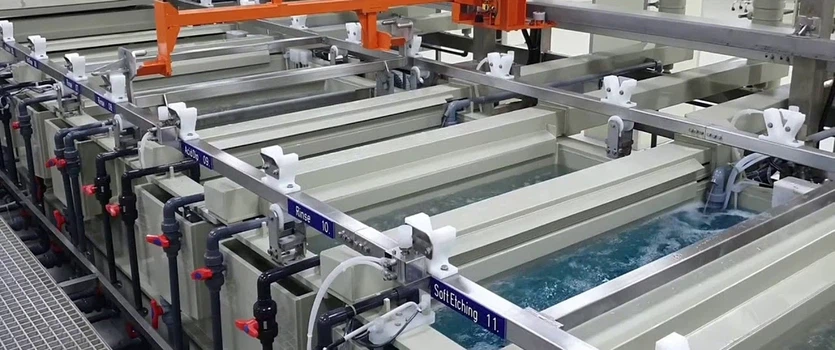

1. Salutan Tank

Penyaduran krom dilakukan dalam tangki tahan asid, biasanya diperbuat daripada plastik atau keluli yang dipenuhi. Untuk krom keras, tangki sering menegak, silinder atau segi empat tepat. Tangki mendatar atau panjang dengan bahagian atas terbuka digunakan untuk gegelung seli dan bahagian besar.

2. Bekalan Kuasa (penerus)

Penyearah DC diperlukan untuk menukar kuasa utama AC ke dalam voltan rendah, kuasa DC semasa yang tinggi untuk aplikasi salutan. Mampu menyampaikan arus yang berterusan, riak dan sering mempunyai kuasa laras untuk mengawal ketumpatan arus dengan tepat.

3. Rak dan lekapan

Bahagian -bahagian itu dipasang pada pendirian atau peranti konduktif yang berfungsi sebagai elemen sokongan dan konduktif. Biasanya diperbuat daripada tembaga atau tembaga, jawatan ini disalut dengan bahan penebat seperti plastisol, hanya mendedahkan titik hubungan untuk memastikan kekonduksian elektrik.

4. Anodes

Anod digantung dalam tangki dan disambungkan ke output positif penerus. Dalam penyaduran kromium hexavalent, anod biasanya plat atau batang aloi plumbum yang tidak larut yang hanya menjalankan elektrik dan bertahan lama. Mandi trivalen kadang -kadang menggunakan grafit atau titanium anod dengan salutan oksida logam campuran kerana plumbum boleh mencemarkan mandi ini.

5. Peralatan pra-rawatan

Sebelum Chrome digunakan, bahagian biasanya melalui garis pra-rawatan dengan beberapa tangki. Ini termasuk merendam degreasing (dipanaskan), electrocleaning (larutan alkali dengan arus), pengaktifan asid dan tangki basuh berganda. Penyaduran krom hiasan memerlukan tangki primer tembaga dan nikel tambahan, masing -masing dengan bahan anodnya sendiri dan sistem pelurus.

6. Pengudaraan ekzos dan kawalan asap

Penyaduran dengan kromium hexavalent menghasilkan kabus asid kromik toksik; Tangki salutan dilengkapi dengan tudung ekzos yang ekzos untuk sistem penggosok, sering menggunakan penghapusan kabus berasaskan air. Sistem moden boleh menambah bahan kimia anti-kain atau manik plastik terapung untuk mengurangkan generasi aerosol di sumbernya.

Cara mengeluarkan penyaduran krom

Terdapat beberapa kaedah untuk mengeluarkan penyaduran krom, pendekatan biasa termasuk pelucutan mekanikal, pelucutan kimia, dan penyaduran terbalik.

1. Penyingkiran mekanikal

Penyingkiran mekanikal mempunyai kelebihan bahawa ia tidak menggunakan bahan kimia berbahaya. Walau bagaimanapun, ini boleh memakan masa dan berpotensi mengubah dimensi bahagian atau kemasan permukaan. Kaedah seperti:

• Pemprosesan kasar

Sandblasting atau letupan boleh mengeluarkan kromium dengan berkesan dengan menghancurkannya. Ini adalah baik untuk memohon krom tebal, keras ke permukaan tahan lama dan bahagian -bahagian yang boleh digilap kemudian.

• Pengisaran

Chrome sukar dan memerlukan daya; Silicon carbide atau aluminium oksida abrasives digunakan. Bahagian rata boleh disandarkan menggunakan kertas pasir atau sander tali pinggang. Untuk memohon krom hiasan ke item, kedai -kedai sering menggilap lapisan krom dan nikel sebagai persediaan untuk reapplication.

• Pembersihan ultrasonik

Pembersih ultrasonik menggunakan gelombang bunyi frekuensi tinggi dalam cecair untuk membuat peronggaan, yang menghilangkan lapisan dari bahagian halus.

2. Pelucutan kimia

Kaedah kimia biasanya digunakan hanya untuk substrat logam; Mereka membubarkan lapisan kromium menggunakan reagen:

• Pelucutan asid (asid hidroklorik)

Tenggelamkan sekeping krom dalam mandi ~ 30-40% HCl. Asid akan bertindak balas dengan lapisan kromium untuk membentuk kromium klorida larut dan berkesan mengeluarkannya. Pelucutan HCL berfungsi dengan baik pada krom hiasan dan tidak mempunyai banyak kesan pada nikel atau penyaduran tembaga.

• Pelucutan alkali (natrium hidroksida)

Pangkalan yang kuat seperti natrium hidroksida (NaOH) juga boleh mengeluarkan kromium. Tetapi ia sering digunakan untuk mengeluarkan kromium dari keluli. Ia cenderung bertindak lebih perlahan daripada asid dan kurang risiko pelindung hidrogen daripada asid.

3. Electroplating terbalik

Penyaduran terbalik, atau pelucutan elektrolitik, menggunakan arus elektrik untuk membubarkan kromium pada bahagian dengan membalikkan proses penyaduran.

Pemasangan biasa menggunakan asid kromik/mandi asid sulfurik, tetapi bahagian yang akan dikeluarkan kini dihubungkan sebagai anod. Satu lagi elektrolit yang digunakan untuk penyaduran terbalik ialah natrium hidroksida (soda kaustik) dengan sedikit ejen pengoksidaan.

Kelebihan elektroplating terbalik adalah bahawa ia membolehkan bentuk kompleks disimpan secara seragam dan boleh dikawal. Walau bagaimanapun, ia menggunakan bahan kimia berbahaya yang sama seperti penutup, jadi PPE dan pengudaraan diperlukan.

Cara membaiki penyaduran krom

Adalah mungkin untuk menyusun semula produk yang sebelum ini telah dilapisi krom, proses umum adalah seperti berikut:

1. Keluarkan krom lama

Lapisan kromium sedia ada mesti dikeluarkan terlebih dahulu menggunakan jalur kimia atau elektrokimia untuk mengelakkan kehilangan dimensi. Jika sekeping mempunyai pelbagai lapisan (krom ke atas nikel ke atas tembaga), biasanya sekurang -kurangnya krom akan dikeluarkan.

2. Pembaikan logam asas

Jika logam asas rosak, ia dibaiki seterusnya. Untuk elemen hiasan, mana -mana tempat tidur di pangkalan akan diasingkan, diisi, dan lain -lain. Jika bahagian perindustrian haus kerana - yang kecil, ia mungkin disebabkan oleh kimpalan atau ketebalan salutan baru.

3. Penyediaan permukaan

Bahagian asas disediakan sebagai baru, dibersihkan, digilap dan diaktifkan - apa -apa salutan yang tinggal dianggap sebagai logam asas.

4. Proses salutan semula

Bahagian ini melalui peringkat penyaduran, mungkin tembaga dan nikel asid, kemudian penyaduran krom untuk ciri hiasan, atau penyaduran krom yang keras untuk bahagian perindustrian. Pada asasnya, ini adalah sama seperti menggunakan salutan ke bahagian baru.

5. Selesai

Sebaik sahaja bersalut, bahagian boleh digilap untuk tujuan hiasan atau dimesin untuk tujuan berfungsi untuk mencapai kemasan dan dimensi yang dikehendaki.

Kecacatan biasa dalam penyaduran krom

Semasa menyediakan sifat permukaan yang sangat baik, penyaduran krom boleh menyebabkan beberapa kecacatan jika kurang dilaksanakan atau terdedah kepada keadaan yang tidak sesuai.

1. Mengupas

Salah satu kecacatan yang paling biasa dalam penyaduran - ialah apabila lapisan krom tidak mematuhi logam asas, mengakibatkan lepuh dan krom. Pembersihan permukaan yang tidak mencukupi, pengaktifan yang lemah atau kekurangan lapisan pelindung adalah punca utama.

Bagaimana untuk memperbaikinya? Pastikan degreasing menyeluruh, pengaktifan asid dan penggunaan salutan pelindung yang betul kepada bahan -bahan kompleks - keluli kekuatan tinggi selepas menembak untuk menghilangkan hidrogen. Hidupkan semasa secara beransur -ansur untuk mengelakkan polarisasi permukaan.

2. Liputan tidak sekata

Penyaduran kromium hexavalent diketahui mempunyai keupayaan menumpahkan yang rendah, yang mengakibatkan ketebalan yang tidak rata. Ini bermakna bahawa krom yang sangat sedikit boleh kekal di dalam sudut, lubang atau lubang yang mendalam, sementara pembentukan berat akan terbentuk di tepi dan rabung.

Penyelesaian termasuk penggunaan anod tambahan atau masa penyaduran yang lebih lama pada arus yang lebih rendah untuk mencapai kawasan ketumpatan semasa yang rendah.

3. Ulser

Ulser muncul sebagai pinholes kecil, kawah, atau bintik -bintik gelap kecil di permukaan tertutup. Ini mungkin disebabkan oleh kotoran, gris atau gelembung gas (terutamanya hidrogen) yang menghalang pemendapan di kawasan setempat. Pencemaran mandi atau ketegangan permukaan yang tinggi juga menyumbang faktor.

Untuk mengelakkan pitting, bersihkan dengan teliti dan campurkan dengan betul untuk menghilangkan gelembung, gunakan agen pembasahan dalam jumlah yang selamat, dan menapis penyelesaian untuk mengeluarkan pepejal.

4. Pembakaran

Pembakaran merujuk kepada ketumpatan semasa yang berlebihan atau suhu mandi rendah yang menyebabkan pemendapan dan evolusi gas yang tidak terkawal. Gas boleh menembusi sedimen dan menjadikannya hitam dengan oksida. Ini sering berlaku di tepi tajam atau sudut di mana arus tertumpu.

Bagaimana untuk memperbaikinya: Kurangkan ketumpatan semasa atau meningkatkan suhu mandi. Gunakan pelindung tepi atau tukar bahagian geometri untuk mengurangkan kepekatan semasa di sudut. Bahagian yang sangat dibakar mesti dikeluarkan dan digantikan dengan yang baru.

5. Kekasaran/deposit berbutir

Permukaan krom kelihatan kasar atau tidak sekata, kadang -kadang dengan tekstur susu atau matte. Ini biasanya disebabkan oleh pencemaran dalam mandi penyaduran, seperti debu, bahan partikulat, atau produk sampingan kakisan. Di samping itu, menghidupkan arus sebelum mencapai ketumpatan semasa rendaman separa penuh boleh membawa kepada pembentukan formasi "seperti pokok" dendritik.

Bagaimana untuk memperbaikinya? Pastikan mandi ditapis dan dikekalkan dengan betul, memantau tahap sulfat, dan memantau kakisan anod. Sapukan semasa hanya selepas bahagian itu sepenuhnya direndam di dalam air. Pertimbangkan menggunakan anod tambahan atau mengurangkan ketumpatan semasa di kawasan semasa yang tinggi untuk mengelakkan melekat kasar.

6.Retak

Kenapa ini berlaku: krom keras secara semulajadi menghasilkan mikrokrak, tetapi tekanan dalaman yang berlebihan atau terlalu tebal salutan akan menyebabkan makrocracks dan kompromi perlindungan kakisan.

Penyelesaian termasuk memohon pelbagai lapisan penyaduran dengan langkah -langkah pelepasan, menyesuaikan kimia mandi (mis., Nisbah pemangkin) untuk mengurangkan tekanan, atau menggunakan penyaduran nadi untuk mengurangkan tekanan.

7.Perubahan warna

Sebaliknya, krom, yang harus cerah dan kebiruan - perak, kelihatan kekuningan, kehijauan, atau coklat. Ini mungkin disebabkan oleh kualiti yang tidak baik dari lapisan nikel yang mendasari, kerana krom hiasan sangat nipis dan mencerminkan lapisan di bawahnya. Pemanasan semasa penggunaan juga boleh menyebabkan perubahan warna biru atau kuning disebabkan oleh pengoksidaan.

Bagaimana untuk memperbaikinya? Pastikan primer nikel adalah berkilat dan sangat digilap sebelum penyaduran. Elakkan bahagian yang terlalu panas semasa penggunaan atau pemprosesan berikutnya.

8. Leaching Chromium atau kesan hijau

Sekiranya bahagian tidak dibilas dengan betul selepas salutan, asid kromik sisa boleh melepaskan dan menyebabkan pewarnaan atau etsa. Tempat hijau atau tanda -tanda kakisan yang muncul berjam -jam atau hari selepas penggunaan salutan, selalunya di sekitar lubang atau lekukan.

Bagaimana untuk memperbaikinya: Meningkatkan prosedur mencuci anda dan masukkan peneutralan selepas salutan untuk menghilangkan asid kromik sisa. Beri perhatian khusus kepada lubang -lubang yang mendalam atau geometri kompleks di mana penyelesaiannya disimpan.

9. Nikel menonjol di sekitar tepi

Krom hiasan yang digunakan dalam lapisan nipis hampir telus. Katakan salutan itu terlalu tipis atau tidak teragih. Dalam kes ini, lapisan nikel di bawahnya boleh menunjukkan dengan tepi kekuningan atau hangat, terutamanya di tepi tajam atau permukaan yang sukar.

Bagaimana untuk memperbaikinya: Pastikan ketebalan penyaduran yang betul dan gunakan penguncian yang dioptimumkan atau anod tambahan untuk meningkatkan penyaduran krom, terutamanya di kawasan tepi dan rehat. Sentiasa periksa keseragaman semasa kelayakan proses.

Cara melukis penyaduran krom

Adalah mungkin untuk memohon cat di atas penyaduran krom; Langkah-langkah berikut akan membantu anda mencapai kemasan yang tahan lama.

1. Bersihkan permukaan dengan teliti

Mulakan dengan mengeluarkan semua kotoran, minyak dan gris dari permukaan krom. Selepas pembersihan, keringkan permukaan dengan teliti dengan kain tanpa kain.

2. Pasir krom

Kemasan cermin krom menghalang lekatan yang betul. Gunakan 220 hingga 320 grit kertas pasir ke pasir seluruh permukaan secara merata, mengasyikkan sehingga primer akan mematuhi dengan berkesan.

3. Memohon primer etching diri

Primer standard tidak mematuhi Chrome. Sebaliknya, gunakan primer etching diri yang mengandungi sebatian berasid yang ikatan kimia ke logam.

4. Gunakan primer tugas berat (pilihan)

Sekiranya permukaan mempunyai ketidaksempurnaan atau memerlukan meratakan tambahan, gunakan primer berkualiti tinggi di atas lapisan etsa. Sebaik sahaja kering, pasir ringan permukaan dengan kertas 400-600 grit untuk membuat asas licin untuk cat.

5. Sapukan cat menggunakan kemasan serasi logam

Pilih cat untuk permukaan logam, seperti enamel akrilik, urethane atau cat automotif. Sapukan beberapa kot nipis dan bukannya satu kot tebal, yang membolehkan masa pengeringan yang betul antara kot.

6. Sapukan kot jelas pelindung (disyorkan)

Selesaikan dengan kot atas yang jelas untuk meningkatkan ketahanan dan mencegah kerepotan atau pudar. Jelas urethane atau salutan akrilik menyediakan UV dan rintangan kimia yang unggul, terutamanya untuk bahagian luaran atau tahan haus.

Adakah penyaduran krom mahal?

Kos penyaduran krom boleh berbeza -beza bergantung kepada beberapa faktor; Tidak ada harga tunggal:

1. Jenis penyaduran krom

Penyaduran krom hiasan biasanya lebih murah kerana ia menggunakan lapisan nipis dan digunakan di atas pangkalan nikel. Penyaduran krom keras lebih mahal kerana - plating tebal dan kawalan yang tepat.

2. Saiz dan geometri bahagian

Bahagian yang lebih besar atau lebih kompleks memerlukan penyediaan tambahan dan masa salutan yang lebih lama. Alur dalam, benang atau ceruk juga meningkatkan kos.

3. Keperluan Penyediaan Permukaan

Bahagian dengan karat, krom lama atau kerosakan mesti dikeluarkan dan dibersihkan sebelum salutan. Sandblasting atau penggilap meningkatkan masa kerja dan kos.

4. Bahan sokongan

Sesetengah logam, seperti aluminium, memerlukan pra-rawatan atau lapisan nikel khas sebelum krom digunakan, yang meningkatkan kos.

5. Ketebalan lapisan kromium

Lapisan tebal (seperti krom kompleks) memerlukan lebih banyak masa dan bahan, menghasilkan kos unit yang lebih tinggi.

6. Saiz batch

Salutan volum tinggi mengurangkan kos setiap bahagian melalui kecekapan pemasangan dan skala ekonomi.

Apakah komponen kimia yang terlibat dalam penyaduran krom?

Penyelesaian penyaduran kromium biasanya mengandungi sebatian kromium dan bahan kimia tambahan untuk membolehkan penggunaan elektroplating. Komponen aktif utama adalah asid kromik (CRO₃), yang memastikan pemendapan ion kromium pada substrat.

Apabila menggunakan penyaduran kromium heksavalen, mandi mengandungi asid kromik dengan sedikit asid sulfurik sebagai pemangkin untuk meningkatkan kecekapan aplikasi. Dalam penyaduran kromium trivalen, sumber kromium adalah kromium sulfat atau kromium klorida, digabungkan dengan agen kompleks dan bahan kimia penampan untuk menstabilkan mandi dan mengawal pH. Aditif tambahan seperti agen pembasahan, pencerahan, atau pembersih bijirin boleh dimasukkan untuk meningkatkan penampilan, kekerasan, atau lekatan salutan.

Piawaian industri untuk penyaduran krom

Proses penyaduran Chrome mesti memenuhi piawaian industri yang ketat untuk memastikan kualiti, keselamatan dan produktiviti. Piawaian utama termasuk:

• ASTM B177/B177M - Panduan Teknologi Elektrik Chrome
• ASTM B650 - Spesifikasi untuk salutan kromium electrodeposited pada bahagian automotif luaran
• AMS 2460 - Spesifikasi Bahan Aeroangkasa untuk Penyaduran Krom Keras
• ISO 1456: 2009 - Lapisan logam, salutan elektroplated nikel, kromium dan tembaga untuk tujuan hiasan
• Jangkauan/ROHS Patuh - Piawaian Alam Sekitar Mengehadkan Penggunaan Bahan Berbahaya seperti Chromium Hexavalent Di Eropah

Alternatif untuk penyaduran krom

Berikut adalah beberapa alternatif biasa untuk penyaduran krom, bersama dengan faedah dan pertimbangan utama mereka.

1. Penyaduran nikel tanpa elektrod

Penyaduran nikel tanpa elektrod membolehkan anda memohon salutan aloi nikel-fosforus ke permukaan tanpa menggunakan arus elektrik luaran. Sebaliknya, pemendapan berlaku akibat tindak balas kimia dalam mandi penyaduran.

Kelebihan: Ketebalan seragam walaupun dengan geometri kompleks, haus yang sangat baik dan rintangan kakisan, kekerasan yang baik dan risiko alam sekitar yang lebih rendah daripada kromium heksavalen.

2. Salutan Zink

Electroplating zink menggunakan lapisan nipis zink ke bahagian keluli atau besi untuk melindungi mereka dari kakisan. Zink bertindak sebagai salutan korban yang menghancurkan sebelum keluli yang mendasari.

Kelebihan: Ekonomi, tersedia secara meluas dan mudah digunakan dengan rawatan berikutnya seperti pasif untuk meningkatkan perlindungan kakisan.

3. Salutan serbuk

Salutan serbuk menggunakan serbuk kering yang dikenakan secara elektrostatik yang disembur ke bahagian dan disembuhkan dengan haba untuk membentuk lapisan pelindung yang tahan lama.

Kelebihan: mesra alam (tiada VOC), tersedia dalam pelbagai warna dan tekstur, cuaca yang sangat baik dan rintangan impak.

4. Anodizing

Anodizing - adalah proses elektrokimia yang menebal lapisan oksida semulajadi aluminium, meningkatkan ketahanan dan ketahanan terhadap kakisan dan haus.

Kelebihan: Perlindungan ringan, boleh dicat dalam pelbagai warna dan mempunyai lekatan yang sangat baik untuk cat dan pelekat.

5. Salutan PVD (pemendapan wap fizikal)

PVD - salutan seperti titanium nitride (timah) atau kromium nitride (CRN) digunakan dalam ruang vakum menggunakan bahan salutan yang disejat.

Kelebihan: Sangat tahan lama, tahan haus, mesra alam berbanding dengan elektroplating, yang terdapat dalam warna logam seperti emas, hitam atau perak.

Kesimpulan

Penyaduran Chrome kekal sebagai kaedah penamat yang boleh dipercayai untuk mencapai keseimbangan estetika, kekerasan dan rintangan kakisan. Walaupun Redexpart tidak menawarkan penyaduran krom sebagai perkhidmatan yang berdiri sendiri, kami menyediakannya sebagai sebahagian daripada proses pembuatan bahagian logam adat, memastikan komponen anda dihantar dengan tepat dan dengan salutan perlindungan yang betul.

Soalan dan jawapan

S1: Seberapa tebal penyaduran krom?

Ketebalan penyaduran krom hiasan biasanya 2-20 mikron (0.002-0.02 mm). Penyaduran krom keras, digunakan untuk memakai industri dan perlindungan kakisan, berkisar antara 50 hingga 250 mikron (0.05 hingga 0.25 mm). Dalam keadaan operasi yang teruk, ia boleh melebihi 250 mikron.

S2: Berapa lamakah penyaduran krom biasanya diambil?

Penggunaan penyaduran krom hiasan biasanya mengambil masa dari 30 minit hingga 1 jam, kerana ia digunakan dalam lapisan berkilat nipis. Penyaduran krom keras boleh mengambil masa beberapa jam untuk memohon, terutamanya untuk plat perindustrian yang tebal.

Soalan 3: Berapa lama penyaduran krom berlangsung?

Penyaduran krom yang digunakan dengan betul boleh berlangsung di mana saja dari 3 hingga 20+ tahun, bergantung kepada jenis penyaduran, pendedahan alam sekitar, ketebalan dan penyelenggaraan. Inilah yang mempengaruhi kehidupan perkhidmatannya:

Penyaduran krom hiasan (digunakan pada produk pengguna): Selalunya berlangsung 3-7 tahun sebelum menunjukkan tanda-tanda pitting, mencemarkan, atau kakisan, terutama apabila terdedah kepada cuaca atau penjagaan yang lemah.

Penyaduran krom keras (digunakan dalam industri): Boleh bertahan 10-20 tahun atau lebih, terutamanya pada komponen bergerak seperti rod hidraulik atau mati, disebabkan oleh rintangan dan rintangan kakisannya.

S4: Adakah penyaduran krom karat?

Penyaduran Chrome itu sendiri tidak berkarat, kerana Chrome secara semulajadi tahan terhadap kakisan. Walau bagaimanapun, jika lapisan salutan rosak kerana calar, retak atau haus, kelembapan dan udara boleh menembusi logam yang mendasari, yang mungkin menghancurkan.

S5: Adakah penyaduran krom konduktif?

Ya, penyaduran krom adalah konduktif elektrik, tetapi kekonduksian sedikit lebih rendah daripada logam asas, terutama jika lapisan nipis atau teroksida. Hubungan elektrik atau sistem asas umumnya tidak menggunakan kromium melainkan ia direka khusus kerana ia dapat meningkatkan rintangan atau memakai dari masa ke masa.
